什么是無功補償

?電力系統中，不但有功功率要平衡，無 功功率也要平衡。有功功率、無功功率、視在功率之間的

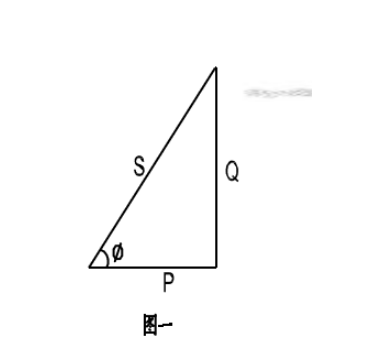

相量關系如圖一

由式cosφ=P/S可知，在一定的有功功 率下，功率因數cosφ越小，所需的無 功功率越大。為滿足用電的要求，供電 線路和變壓器的容量就需要增加。這 樣，不僅要增加供電投資、降低設備利 用率，也將增加線路損耗 。為了提高電 網的經濟運行效率，根據電網中的無功 類型，人為的補償容性無功或感性無功 來抵消線路的無功功率。

無功補償?shù)淖饔?/p>

? 無功補償?shù)闹饕饔镁褪翘岣吖β室驍?shù)以減 少設備容量和功率損耗、穩定電壓和提高供 電質量，在長距離輸電中提高輸電穩定性和 輸電能力以及平衡三相負載的有功和無功功 率。安裝并聯電容器進行無功補償，可限制 無功功率在電網中的傳輸，相應減少了線路 的電壓損耗，提高了配電網的電壓質量。

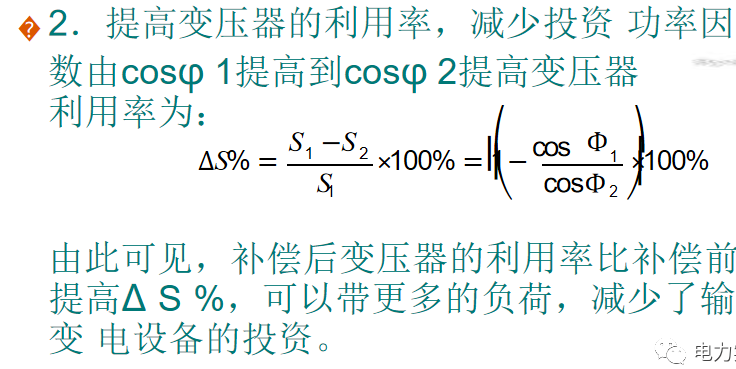

? 3．減少用戶電費支出

（1）可避免因功率因數低于規定值而受罰。

（2）可減少用戶內部因傳輸和分配無功功率 造成的有功功率損耗，電費可相應降低。

? 4 提高電力網傳輸能力 有功功率與視在功率的關系式為：

P=Scosφ 可見，在傳輸一定有功功率的條件下，功

率因數越高，需要電網傳輸?shù)墓β试叫　?/p>

無功補償?shù)陌才欧绞?/p>

? 1．集中補償：裝設在企業或地方總變電所 6~35KV母線上，可減少高壓線路的無功損 耗，而且能提高本變電所的供電電壓質量。

? 2．分散補償：裝設在功率因數較低的車間 或村鎮終端變、配電所的高壓或低壓母線上。這種方式與集中補償有相同的優點，但無功 容量較小，效果較明顯。

? 3．就地補償：裝設在異步電動機或電感性 用電設備附近，就地進行補償。這種方式既 能提高用電設備供電回路的功率因數，又能 改變用電設備的電壓質量。

*無功補償?shù)墓?jié)能只是降低了補償點至發電機 之間的供電損耗，所以高壓側的無功補償不 能減少低壓網側的損耗，也不能使低壓供電 變壓器的利用率提高。根據較佳補償理論，就地補償?shù)墓?jié)能效果較為顯著。

補償方式的選擇

? 集中補償與分散補償相結合，以分散補償為主；

? 調節補償與固定補償相結合，以固定補償為主；

? 高壓補償與低壓補償相結合，以低壓補償為主。

電能損耗

? 線損是電流在輸變電設備和線路中流動產生的，因 而它由線路損耗和變壓器損耗兩部分組成。按損耗 的變化情況可劃分為可變損耗和固定損耗。前者指 當電流通過導體和變壓器所產生的損耗，包括變壓 器的銅損和電力線路上的銅損，它與負荷率、電網 電壓等因素有關，約占電網總損耗的80%~85% 。后者指只要接通電源電力網就存在的損耗，包括變 壓器的鐵損，電纜線路、電容器及其他電器上的介 質損耗及各種計量儀表、互感器線圈上的鐵損，它 與電網運行電壓和頻率有關，占總損耗15%~20% 。

? 我國與發達國家相比，線損較大。發達國家的線損 約為2%~3%，而我國在2006年的線損統計為 7.1%，所以線損的解決顯得越來越重要。從前面的 論述可知，線損與電力用戶的功率因數的平方成反 比，故提高功率因數是降低損耗的有效措施。裝設 并聯補償電容器可減少電網無功輸出量。在用戶或 靠近用戶的變電站裝設自動投入的并聯電容器，以 平衡無功功率，限制無功功率在電網中傳送，可減 少電網的無功損耗，同時還可提高有功功率的輸送

量。
