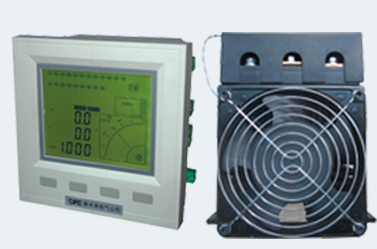

智能電容器為模塊化設計，組成模塊有：高品質電容器、智能測控模塊、投切開關模塊、線路保護模塊、人機界面模塊。
模塊化結構
智能電容器為模塊化結構，體積小、現場接線簡單、維護方便；只需要增加模塊數量即可實現無功補償系統的擴容。
高品質電容器
采用自愈式低壓補償電容器，電容器內置溫度傳感器，反映電容器內部發熱程度，實現過溫保護。
嵌入投切開關模塊
智能電容器內置投切開關模塊。投切開關模塊由晶閘管、磁保持繼電器、過零觸發導通電路和晶閘管保護電路構成，實現電容器“零投切”，保障投切過程無涌流沖擊，無操作過電壓。開關模塊動作響應速度快，可頻繁操作。
完善的保護設計
智能電容器具有停電保護、短路保護、電壓缺相保護、電容器過溫保護等功能，有效保障電容器安全，延長設備壽命。
人機界面友好
顯示電流、電壓、無功功率等設備運行參數；顯示投切狀態、復合開關模塊故障狀態、通訊狀態；并可方便實現調試/工作狀態切換、手動/自動操作功能。
