要知道那三根線的用途，首先我們要了解這個接觸器構造；其實它是由三個部分組成：

        一、接觸器部分是CJX2系列的交流接觸器，比如CJ19-3211它的接觸器就是CJX2-2510做基本接觸器。

       二、觸頭，也就是接觸器上面的白色輔助觸頭，它有三個通電常開觸頭和一個常閉觸頭組成；由于設計因素，在通電接觸時，它要比主接觸器的主觸頭先接觸導通。

       三、阻尼線，也就是那三根線。說起阻尼其實就是有很大電阻率的導線，也稱為電阻線，相當于一個大功率電阻，它的作用就是起到抑制電流作用。

       我們知道電容器是一個儲能元件，它的基本特征是：通交流阻直流，通高頻阻低頻，它的電流是超前電壓90度和電感的物理特性正好相反，于是用它來補償?shù)窒€路中無功感性負載。知道了電容器的特性，那么電容器在通電工作時，由于它是儲能元件，在剛剛通電時，勢必會產生很大的充電涌流，它的電流一般是電容器額定電流的幾十倍，然后會隨著充電周期，進行衰減，直至正常工作電流：這個涌流對于電容器使用壽命來說是非常致命的，因為線路負載變化就會使線路的無功功率發生變化，是需要經常調整投入與切除電容器補償組數以達到最佳補償效果。

用了電容器接觸器后，在接觸導通通電時，接觸器上面的輔助觸頭和阻尼線，先行主接觸器接通幾個交流電的周期，利用阻尼線來抑制電容器的涌流，以保護電容器，增加電容器的使用壽命。

       這種用于無功補償投切電容的接觸器與常用接觸器幾何尺寸、外觀基本一樣，只是多三對輔助觸頭。為什么上面還要接三個常開輔助觸點?

你仔細看看:那不是什么輔助觸點,上面還有接出來的電阻絲吧?

       那是限流電阻.，在給電容器送電的瞬間,電容器會產生一個很大的充電電流,形象的叫做涌流,形容瞬間電流大的意思,這個電流可以是電容器額定電流的幾十倍，這樣大的瞬間電流對投切電容的接觸器觸頭、電容等等電氣元件造成傷害，也對系統產生影響，為了限制這個涌流，才加了這個限流電阻，先在投入時給補償電容進行小電流預充電。在接觸器線圈得電的時候，這個限流電阻先行接通電源與電容，給電容器進行充電，由于有了這個電阻，涌流可以被限制在三五十倍；而后接觸器的主觸頭才閉合，這樣平穩過渡。

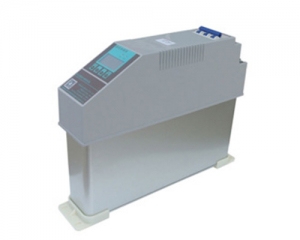

       不同容量的無功補償、智能電容，所匹配的接觸器的規格是不同的，并且在電容器上都有標注。也可以估算。

       在380V的情況下，

       CJ19-25 A，控制12.5千乏電力電容

       CJ19-32 A，控制20千乏電力電容

       CJ19-43 A，控制25千乏電力電容

       CJ19-63 A，控制33千乏電力電容

       CJ19-95A ，控制50千乏電力電容

       CJ19-115 A，控制60千乏電力電容

       CJ19-150A ，控制80千乏電力電容
